HƯỚNG DẪN THAO TÁC VÀ SỬ DỤNG MÁY BỘ ĐÀM CẦM TAY KỸ THUẬT SỐ MOTOROLA XiR SL1M

Bước 1: Motorola XiR SL1M (Lắp/ gắn pin và sạc pin)

Thứ nhất, Chúng ta lắp pin sạc PMNN4468B vào thân máy (pin được giữ cố định: pin tiếp xúc nguồn tốt và giữ chặt tránh hiện tượng rơi rớt) với nắp che PMLN7074A (đóng, chốt: gạt theo nắp mũi tên mầu đỏ)

Thứ hai, Chúng ta có thể tiến hành sạc pin ở bước này bằng Adaptor sạc trực tiếp PS000042A12

Bước 2: Motorola XiR SL1M (Lắp/ gắn Anten Motorola XiR SL1M VHF/ UHF)

XiR SL1M với hai băng tần

  VHF: 136 – 174Mhz

  UHF: 403 – 470Mhz

    Ở bước này, Chúng ta gắn Anten vào thân máy XiR SL1M (Anten được gắn và vặn chặt vừa phải giúp giữ cố định vào thân máy và hỗ trợ việc thu phát tín hiệu sóng. (nếu, chúng ta vặn Anten quá chặt có thể gây khó khăn khi tháo lắp và gây tuôn gai xoắn ốc của Anten -> làm lỏng và rơi rớt khi sử dụng).

Bước 3: Motorola XiR SL1M (Lắp/ gắn bao da nhựa cứng và dây đeo tay nilong)

Thứ nhất, Chúng ta gắn bát (bao da nhựa cứng) PMLN7190A vào phía mặt sau của thân máy (sau khi lắp/ gắn pin vào máy hoàn chỉnh)

Thứ hai, Chúng ta tiến hành bước tiếp theo là gắn dây đeo tay nilong PMLN7076A (sau khi lắp/ gắn hoàn chỉnh bao da nhựa cứng)

Lưu ý: Chúng ta có thể thay đổi tuần tự thực hiện các bước từ 1 đến 3 tùy theo sở thích hoặc thao tác lắp gắn từng phụ kiện thực tế.

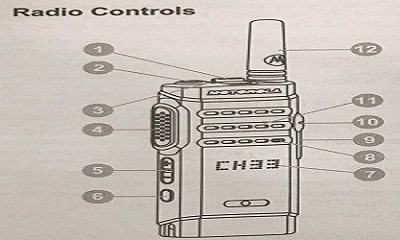

Bước 4: Vị trí, ý nghĩa và công dụng một số phím chức năng của XiR SL1M

1) CH+/ CH-: Phím chuyển kênh (tần số) từ kênh này sang kênh khác.

2) Power: Nút nguồn (On/ Off) Mở/ Tắt.

3) LED: Đèn tín hiệu.

4) PTT: Nút PTT (Push To Talk) bấm nói/ thả nghe

5) Volume: Nút Volume (+/-) lớn/ nhỏ

6) SP/ LP: Phím hỗ trợ lập trình/ SP – Short Press/ LP – Long Press

7) CH33: CH33 (Channel 33/ kênh 33)/ màn hình kính chịu lực với khuôn hiển thị bằng đèn LED tên kênh mã hóa được nhân viên kỹ thuật đặt/ ký hiệu lúc lập trình/ setup tần số cho Motorola XiR SL1M

8) Mic: Microphone giúp thu tín hiệu người nói

9) USB: Cổng kết nối với cáp lập trình/ Adaptor sạc trực tiếp PS000042A12

10) Accessory: Cổng kết nối phụ kiện chọn thêm (option) tùy theo nhu cầu như : Tai nghe, Microphone,…

11) Speaker: Loa, phát âm thanh ngoài khi nhận tín hiệu từ người sử dụng.

12) Anten: Vị trí gắn Anten Motorola XiR SL1M VHF/ UHF

Bước 5: Kiểm tra trạng thái của tín hiệu đèn LED (vị trí số 3)

- Đèn đỏ đứng yên (Solid red): Tín hiệu báo bộ đàm Motorola XiR SL1M đang được sạc pin

- Đèn đỏ nhấp nháy (Blinking red): Tín hiệu báo

o Pin sạc PMNN4468B dung lượng còn lại của pin thấp/ yếu.

o Bộ đàm Motorola XiR SL1M cần được sạc pin ngay.

o Hoặc, sạc Adaptor sạc trực tiếp PS000042A12 bị lỗi -> pin sạc không vào.

o Pin dung lượng thấp/ yếu: Ảnh hưởng (thu phát tín hiệu sóng vô tuyến yếu, người lập trình không thể cấu hình lập trình tần số trong lúc này,…)

- Đèn vàng đứng yên (Solid yellow): Tín hiệu báo

o   Màn hình hiển thị kênh đang hoạt động.

o   Pin đang được sạc khi Tắt mở nguồn (On/ Off)

- Đèn vàng nhấp nháy (Blinking yellow):

o   XiR SL1M đang quét/ dò kênh tần số đang hoạt động của các máy khác trên cùng hệ thống.

o   XiR SL1M đang nhận tín hiệu.

- Đen xanh lá cây đứng yên (Solid green): Tín hiệu báo

o   Pin sạc PMNN4468B đã được nạp đầy.

o   XiR SL1M có thể đưa vào sử dụng (nhận/ truyền cuộc gọi, dữ liệu)

- Đèn xanh lá cây nhấp nháy (Blinking green): Tín hiệu báo

o   XiR SL1M đang nhận cuộc gọi tới hoặc dữ liệu

o   XiR SL1M đang hoạt động trên không (over the air)

Bước 6: Những thao tác cơ bản khởi động và vận hành Motorola XiR SL1M

(a)  Mở nguồn (vị trí số 2): Nhấn giữ nút Power On/ Off (Đèn LED xanh lá cây ở vị trí số 3 sáng đứng yên)

(b)  Tắt nguồn (vị trí số 2): Nhấn giữ nút Power On/ Off (Đèn LED xanh lá cây đứng yên tắt)

(c)  Điều chuyển âm lượng (ví trí số 5): Âm lượng lớn bấm Nút “+”/ Âm lượng nhỏ bấm nút “-“

(d)  Điều chỉnh kênh tần số phù hợp (Vị trí số 1): Đẩy/ gạt nút CH+/ CH-

(e)  Tạo/ nhận cuộc gọi (vị trí 4):

o   Chọn kênh: Kết hợp sử dụng vị trí số 1 và vị trí số 7 để chọn kênh tần số liên lạc theo tên kênh (người lập trình mã hóa, đặt tên được hiển thị tại màn hình ở vị trí số 7).

o   Đặt/ giữ Motorola XiR SL1M cách miệng khoản: 2.5cm – 5.0cm

o   Để tạo cuộc gọi đi: Nhấn và giữ nút PTT (Push To Talk) ở vị trí số 4 thì đèn xanh lá cây ở vị trí số 3 sáng đứng yên

o    Người nói có thể bắt đầu cuộc đàm thoại.

o   Nội dung cuộc đàm thoại sẽ được thu bằng Microphone tại vị trí số 8.

o   Khi cuộc gọi đi kết thúc (thả nút PTT). Lúc này, khi có cuộc gọi tới đèn xanh lá cây ở vị trí số 3 sáng nhấp nháy thì có thể nghe phản hồi cho cuộc gọi đi lúc trước thông qua Loa ở vị trí số 11.

Bước 7: Thao tác khi sử dụng và phụ kiện chọn thêm (Option)

- Motorola XiR SL1M

o   Đeo ở thắt lưng kết hợp với tai nghe

o   Cầm tay thao tác gọi/ nhận cuộc gọi (không sử dụng dây đeo tay nilong)

o   Để tránh rơi rớt khi làm việc kết hợp thao tác gọi/ nhận cuộc gọi (sử dụng dây đeo tay nilong)

- Motorola XiR SL1M: phụ kiện chọn thêm

o   Tai nghe (theo yêu cầu và tiện ích người sử dụng mong muốn): PMLN7189, PMLN7157, PMLN7156, PMLN7158

o   Bộ sạc: Bộ sạc đơn PMLN7109 , Bộ sạc đa hộc PMLN7101

- Thời gian đặt hàng phụ kiện chọn thêm theo yêu cầu: từ 30 đến 45 ngày kể từ ngày nhận được đơn đặt hàng (Lịch đặt hàng: từ ngày 10 – 15 mỗi tháng)

Link_Hướng dẫn chi tiết thao tác và sử dụng bộ đàm Motorola XiR SL1M tại đây

Lưu ý: Hướng dẫn sử dụng này là tài liệu đi kèm với catalogue máy bộ đàm cầm tay kỹ thuật số Motorola XiR SL1M và sách hướng dẫn sử dụng theo máy (Eng)
